Descripción
La Fono MC MK4 es una etapa de fono MC de excepcional calidad diseñada para maximizar el potencial de cualquier cápsula MC de baja salida.
Características

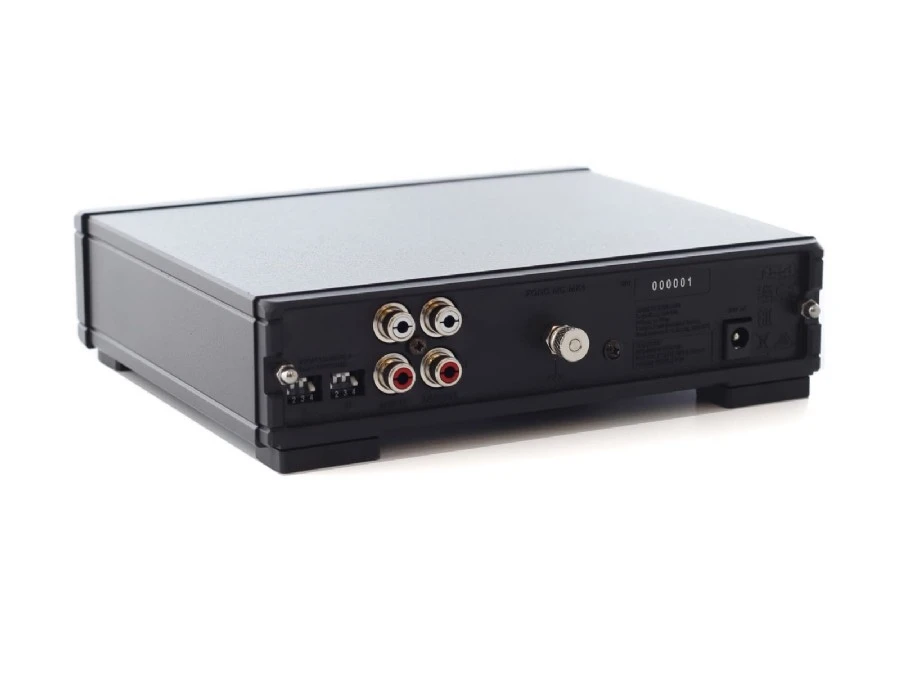

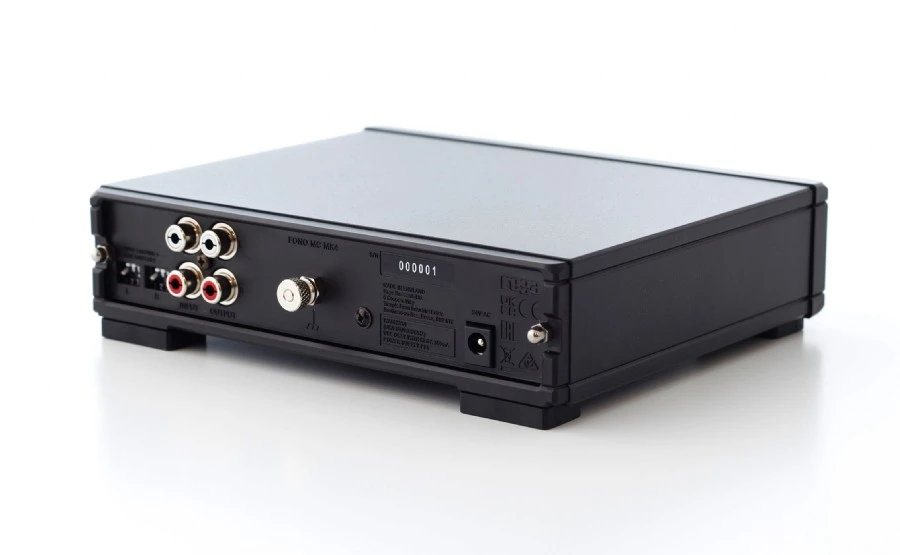

Aunque está diseñada específicamente para complementar la última gama de bobinas móviles de Rega, encontrará una total capacidad de ajuste de la ganancia y la carga a través de interruptores DIP convenientemente situados en el panel trasero, lo que hace que la Fono MC MK4 sea compatible con una amplia gama de cartuchos MC de baja salida de otros fabricantes. Ahora se encuentra en una nueva caja rediseñada que hace juego con los nuevos Fono MM MK5 y Neo MK2 y con la última gama de componentes electrónicos de Rega, ofreciendo un aspecto moderno que garantiza su integración en cualquier sistema de alta fidelidad.
El Fono MC MK4 ha sido diseñado para ser eficaz, fácil de usar y, sobre todo, para reproducir música. El Fono MC MK4 utiliza el FET LSK389 de bajo ruido de Linear Systems en una etapa de entrada totalmente discreta en la que el bajo ruido y la linealidad son de vital importancia para obtener lo mejor de una cápsula MC. Debido a la alta impedancia de entrada del FET, los efectos de carga del circuito amplificador son minúsculos y no afectan al rendimiento de la cápsula.
CARACTERÍSTICAS PRINCIPALES
Etapa de fono de bobina móvil dedicada
Conectividad y funcionamiento sencillos
Totalmente ajustable mediante interruptores DIP a través del panel trasero
Amplificador operacional MUSE utilizado en el amplificador de ecualización RIAA
Dos ajustes de ganancia seleccionables
Ajustes predeterminados de fábrica para todos los modelos Rega MC
Carcasa personalizada de último diseño
Garantía de por vida contra defectos de fabricación
El amplificador de ecualización RIAA utiliza un amplificador operacional MUSE. Se han utilizado condensadores de polipropileno en la ruta de la señal y en los circuitos de ecualización RIAA. Hay una carga de entrada seleccionable tanto para la resistencia como para la capacitancia, junto con dos ajustes de ganancia diferentes situados en el panel trasero, lo que hace que el Fono MC MK4 sea compatible con la mayoría de los cartuchos MC de baja salida. El nuevo circuito del Fono MC MK4 es el resultado del trabajo de desarrollo realizado en el exitoso amplificador de fono Aria.

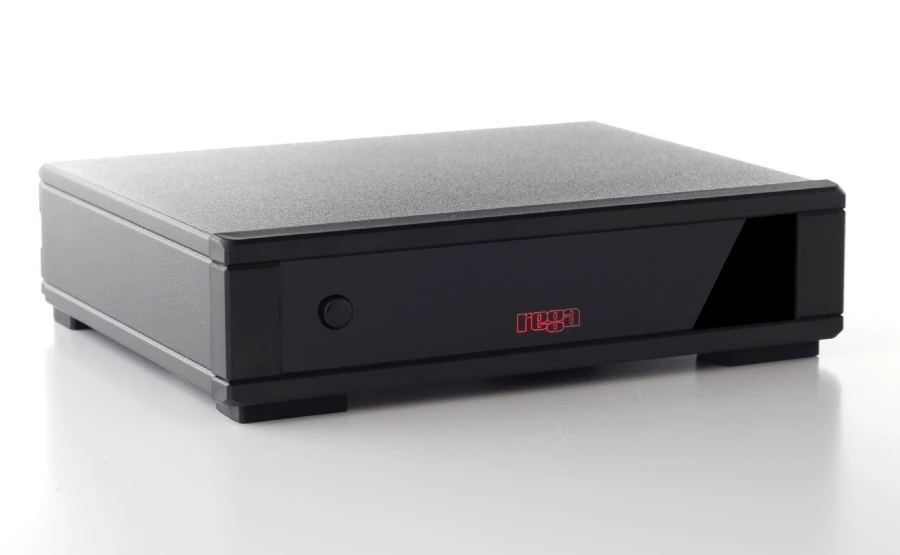

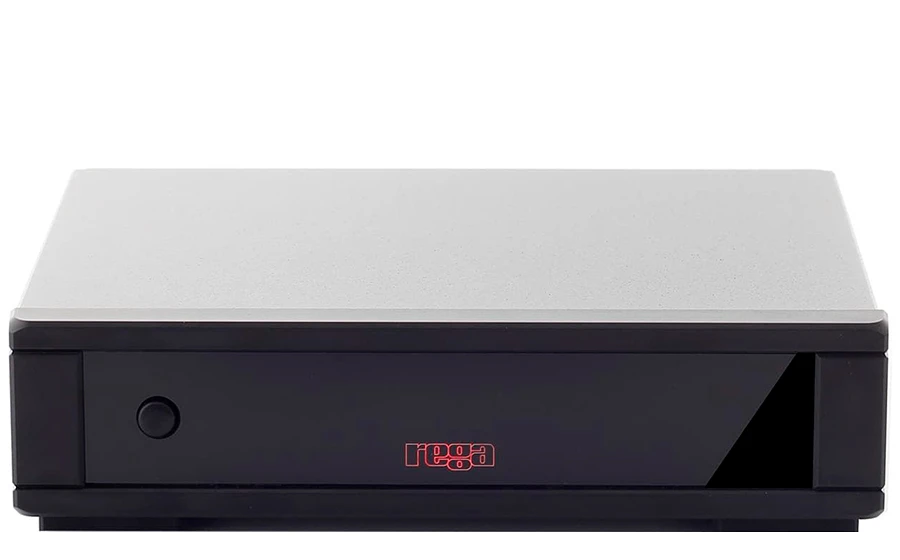

El diseño estético del Fono MC MK4 era tan importante como la calidad de sus capacidades eléctricas, por lo que se beneficia de la misma nueva carcasa de aluminio que la fuente de alimentación Rega Neo MK2 y la etapa de fono Fono MM MK5, lo que le confiere un diseño que ofrece una sensación familiar y, además, lo pone en línea con sus ilustres hermanos mayores.
ESPECIFICACIONES TÉCNICAS
Impedancia de salida
200 Ω
Resistencia de carga de salida mínima recomendada
5 k
Respuesta en frecuencia (carga de salida de 50 kΩ)
13 Hz (-3 dB) a 100 kHz (-0,3 dB)
Precisión RIAA (carga de salida de 50 kΩ)
Mejor que ±0,2 dB de 100 Hz a 100 kHz
Requisitos de alimentación
24 V AC a 150 mA como máximo
Para ver las especificaciones técnicas completas, descargue el MANUAL DEL USUARIO de FONO MC MK4 a continuación.
AJUSTES DE CARGA PARA ETAPAS MC AJUSTABLES
Sensibilidad de entrada (para una salida de 200 mV)
4 offs = 133 uV / 4 on = 67 uV
Resistencia de carga de entrada
1 y 2 off = 400 Ω / 1 on = 100 Ω / 2 on = 150 Ω / 1 y 2 on = 70 Ω
Capacitancia de carga de entrada
3 off = 1000 pF / 3 on = 4300 pF / Ganancia (a 1 kHz) / 4 off = 63,5 dB / 4 on = 69,5 dB
Nivel máximo de entrada (a 1 kHz)
4 off = 6,7 mV / 4 on = 3,4 mV
Ajustes de fábrica para todos los cartuchos Rega MC
Impedancia 100 Ω / Capacitancia 1000 pF / Ajuste de ganancia Alto
