Tensión de salida: 5.5 mV*. Resistencia de carga recomendada: phono MM/ 47kOhmios. Capacitancia de carga 150-300 pF. Habilidad de rastreo: 70 um**. Compliancia dinámica, lateral: 20 um/mN. Aguja: elíptica (r/R 8/18 um). Fuerza de apoyo: 1,8 g.
Características

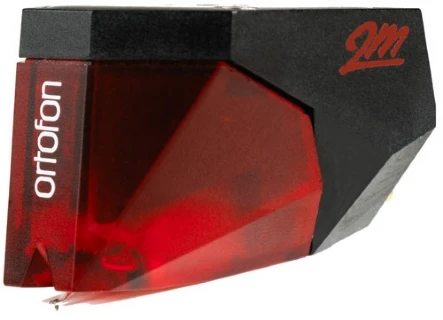

Punto de partida de la popular serie de cápsulas de imán móvil (MM) 2M de Ortofon, la 2M Red se destaca en primer lugar por incorporar el exclusivo sistema “split pole pins”, un desarrollo que permite a las cápsulas de imán móvil exhibir una curva de respuesta en frecuencia con la misma uniformidad que sus homólogas de bobina móvil. Equipada con una aguja elíptica y un sistema de generación de señal mejorado que le permite optimizar la reproducción del sonido y exhibir un elevado nivel de precisión sonora, la 2M Red entrega a su salida una señal 5’5 mV que asegura una adaptación perfecta con la circuitería de fono de cualquier amplificador integrado o preamplificador existente en el mercado. Por otro lado, el diseño de su estructura –realizado con la colaboración del estudio danés Moeller Densen Design e inspirado en los cortes de un diamante- facilita la integración en todo tipo de brazos, a lo que se suma la posibilidad de montaje desde la parte inferior e incluso en aquellos brazos que no permiten que los tornillos de sujeción atraviesen la zona superior del porta cápsulas.
Características:
Cápsula de imán móvil (MM) de excepcional relación calidad/precio.
Tensión de salida de 5’5 mV a 1 kHz y 5 cm/s.
Respuesta en frecuencia de 20-22.000 Hz (puntos de corte a -3 dB).
Impedancia de Carga Recomendada: MM/47 kohmios.
Capacitancia de Carga: 150-300 pF.
Habilidad de Rastreo (“Tracking”): 70 um (a 315 Hz).
Compliancia Dinámica: 20 um/mN.
Fuerza de Apoyo Recomendada: 1’8 g.
Para brazos de lectura de masa moderada y alta.
Disponible en versión Verso (montaje desde abajo) y PnP (conexión SME).
Peso: 7’2 g.
La nueva versión verso es un producto alternativo para brazos con montaje inferior
Especificaciones:
Voltaje de salida 5,5 mV @1 kHz, 5 cm/seg
Balance de canales a a 1 kHz 1,5 dB
Separación de canales a 1 kHz 22 dB
Separación de canales a 15 kHz 15 dB
Rango de frecuencia a -3 dB 20 - 22.000 Hz
Respuesta de frecuencia 20 - 20.000 Hz +3/-1 dB
Precisión de lectura a 315 Hz a la fuerza de apoyo recomendada 70 µM
Compliancia, dinámica, lateral 20 µm/mN
Tipo de aguja Elíptica
Radio de la punta de la aguja r/r 8/18 µm
Rango de fuerza de apoyo 1,6 - 2,0 g (16 - 20 mN)
Fuerza de apoyo recomendada 1,8 g (18 mN)
Ángulo de lectura 20º
Impedancia interna, resistencia a continua 1,3 kohmios
Inductancia interna 700 mH
Resistencia de carga recomendada 47 kohmios
Capacitancia de carga recomendada 150 - 300 pF
Color de la cápsula: cuerpo/aguja Negro / Rojo
Peso de la cápsula 7,2 g
