Manley Amplificador Valvular Mahi Monoblock EL84 (x Par)

Descripción

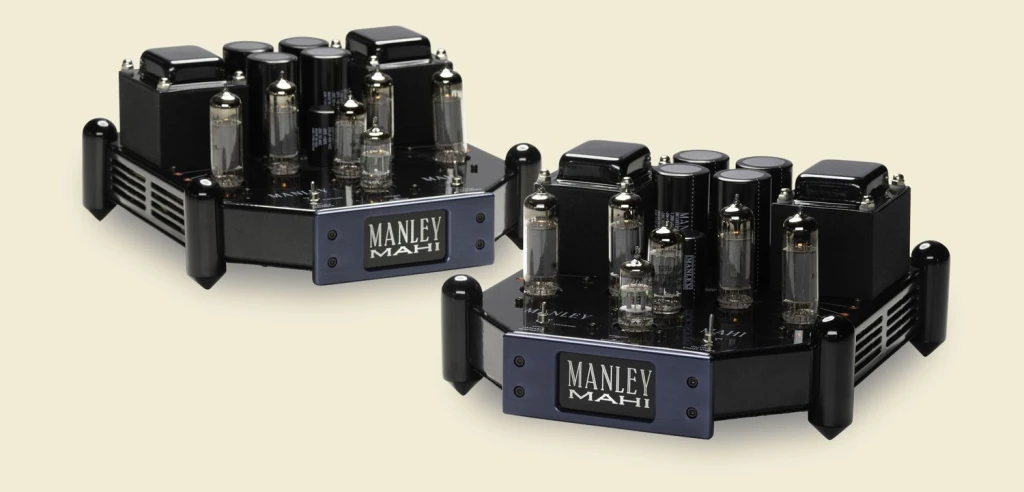

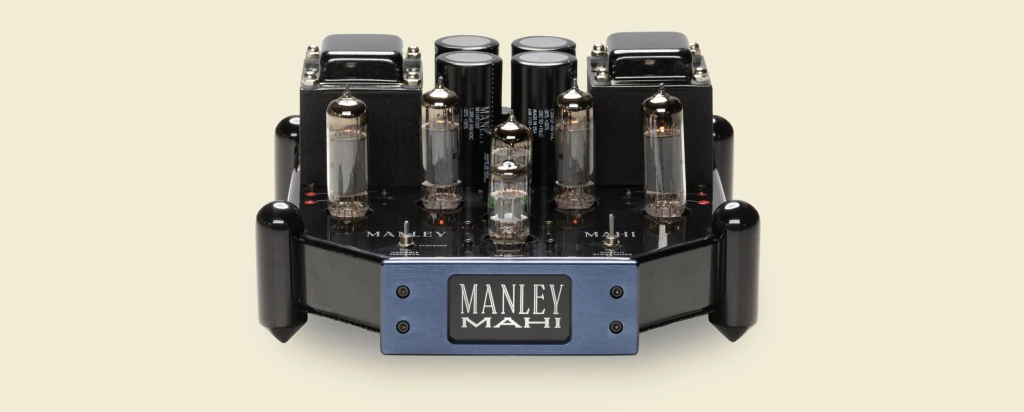

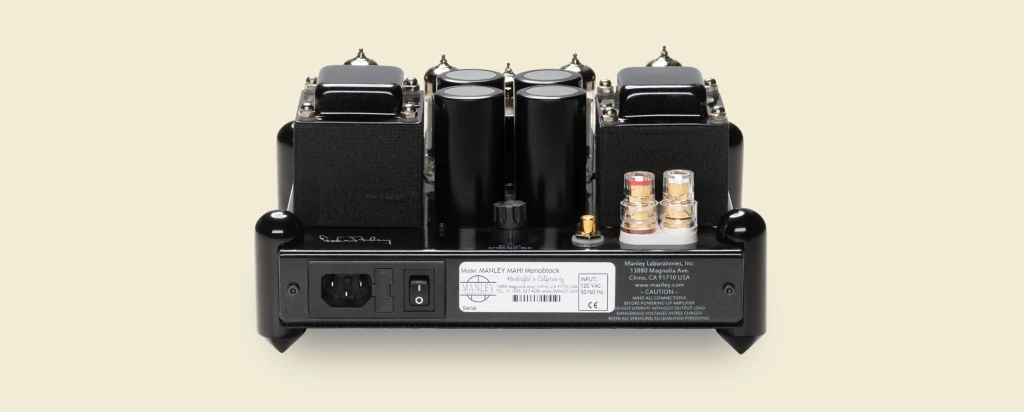

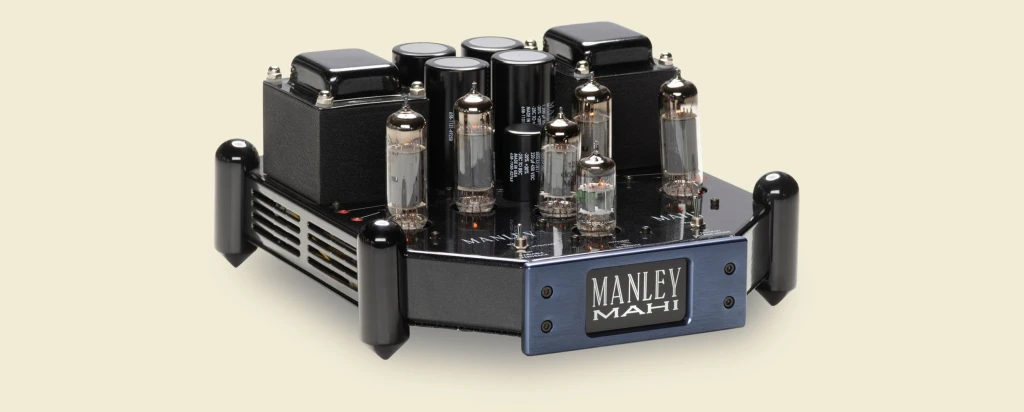

Manley MAHI Monoblock Amplifiers

Nuestra larga historia con la válvula EL84 nunca ha sonado más ajustada, rápida y profunda que en los MAHI. Gracias a un mayor almacenamiento en el riel B+, estos monobloques ofrecen control, impacto y un bajo contundente.

Ágiles y vibrantes, los MAHI entregan:

• 20W en modo TRIODE para una presentación más suave y musical.
• 40W en modo Ultra-Linear para mayor potencia y dinámica.

Ambos modos aprovechan nuestros transformadores personalizados, diseñados y fabricados en Manley Labs.

Además, el interruptor de Retroalimentación Variable permite ajustar el carácter sonoro, desde un tono dulce y seductor hasta uno más potente y enérgico.

🔹 Se venden en pares

ESPECIFICACIONES

Tubo de entrada (cada monobloque): 1 x 12AT7EH placa grande Electro-Harmonix Ruso

Tubo driver (cada monobloque): 1 x 12BH7EH (o anteriormente 6414)

Tubo de salida (cada monobloque): 4 x EL84 Se envía con EL84M NOS ruso (también conocido como 6Pi14Pi-EB)

Corriente de reposo de los tubos de salida: 25mA

Ajuste de bias: 250mVDC medidos a través de cada resistencia de cátodo de 10 Ohm

Impedancia de entrada: 110 kOhm

Realimentación negativa:

• MÍN: 3dB
• ESTÁNDAR: 6dB
• MÁX: 10dB de realimentación negativa global

Ganancia:

• FB MÍN: 30.7 dB TRIODE; 32.1 dB UL
• FB ESTÁNDAR: 28.5 dB TRIODE; 29.1 dB UL
• FB MÁX: 26.1 dB TRIODE; 27.1 dB UL

Sensibilidad de entrada para la potencia de salida máxima

(Voltaje de entrada necesario para alcanzar la potencia máxima con 1.5% THD @ 1KHz):

• FB MÍN: 175mV TRIODE; 155mV UL
• FB ESTÁNDAR: 312mV TRIODE; 340mV UL
• FB MÁX: 480mV TRIODE; 566mV UL

Sensibilidad de entrada para 1W en 8 Ohms: 61mV 53mV

Potencia de salida máxima

(Potencia de salida alcanzando 1.5% THD @ 1KHz):

En 5 Ohms:

• FB MÍN: 18W TRIODE; 20W UL
• FB ESTÁNDAR: 27W TRIODE; 42W UL
• FB MÁX: 28W TRIODE; 46W UL

En 8 Ohms:

• FB MÍN: 14W TRIODE; 24W UL
• FB ESTÁNDAR: 24W TRIODE; 40W UL
• FB MÁX: 25W TRIODE; 41W UL

Relación señal-ruido (referencia 1W): Típicamente 82 dB A-WGT 20-20K

Nivel de ruido:

• Típicamente 150µV = -74dBu A-WGT
• Típicamente 650µV = -62dBu sin ponderar

Protección del suelo: Para evitar rayar el piso, use monedas bajo las patas puntiagudas. Pruebe con monedas de 25 centavos si está en un rango impositivo alto. El mejor rendimiento económico lo ofrecen las monedas de 5 centavos. El papel moneda no funciona tan bien. Las monedas de euro funcionan 1.54 veces mejor. Losas de hormigón o bloques de madera para picar son una buena opción como plataforma para el amplificador.

Otras especificaciones

• Rango dinámico: 83dB
• THD+Ruido @ 5W: Menos de 0.15%
• Respuesta de frecuencia a plena potencia en modo UL con FB MÁX: 20 Hz a 20 kHz PLANA
• Respuesta de frecuencia a 5W en 5 Ohms: 10 Hz a 30 kHz PLANA, -3.75dB @ 100KHz
• Carga de altavoz recomendada: Optimizado para 5 Ohms

Impedancia de salida:

• FB MÍN: 1.22 Ohms TRIODE; 1.35 Ohms UL
• FB ESTÁNDAR: 0.80 Ohms TRIODE; 0.83 Ohms UL
• FB MÁX: 0.54 Ohms TRIODE; 0.54 Ohms UL

Factor de amortiguamiento:

• FB MÍN: 4.10 TRIODE; 3.70 UL
• FB ESTÁNDAR: 5.45 TRIODE; 4.78 UL
• FB MÁX: 9.26 TRIODE; 9.26 UL

Consumo de energía:

• Reposo: 102W (0.85A @ 120VAC)
• Máximo (a plena potencia): 168W (1.4A @ 120VAC)

Voltaje de operación:

• Configurado de fábrica para 100V, 120V o 220-240VCA según el país de destino original
• Cambiable mediante cableado del transformador de potencia y cambio de fusible
• Frecuencia de voltaje de línea: 50 ~ 60 Hz

Fusibles y valores:

Para operación @ 117 VAC:

• Fusible de red: 3 Amp 3AG de acción lenta, cuerpo de vidrio (Littlefuse Serie 239)

Para operación @ 230 VAC:

• Fusible de red: 1.6 Amp 3AG de acción lenta, cuerpo de vidrio (Littlefuse Serie 239)

Fusible B+: MDA 400 mA SLO-BLO de cerámica con retardo de tiempo

Iluminación del emblema:

• Unidades producidas antes de 03/2003 usan una "Fuse-Lamp" de 8V, 0.3A (1/4" x 1 1/4")
• Unidades con número de serie posterior a MAHI036 usan iluminación LED, que probablemente no se queme

Dimensiones y peso:

• Dimensiones: 11" de profundidad x 10" de ancho x 5" de alto
• Peso de envío (cada unidad): 18 libras
